光譜儀的工作原理是應用光學原理，對物質的結構和成分進行觀測、分析和處理的基本設備，具有分析精度高、測量范圍大、速度快和樣品用量少等優點。因此，光譜儀被廣泛應用于冶金、地質、石油化工、醫藥衛生、環境保護等部門，也是軍事偵察、宇宙探索、資源和水文勘測所必不可少的檢測儀器。

　? ??光波作為一種特定頻段是電磁波，其顏色與頻率有關。每一種元素的基態是不相同的，激發態也是不一樣的，所以發射的光子是不一致的，也就是波長不相同的。依據波長可以決定是哪一種元素，這就是光譜儀的定性分析。以下即光譜儀主要元器件的組成內容。

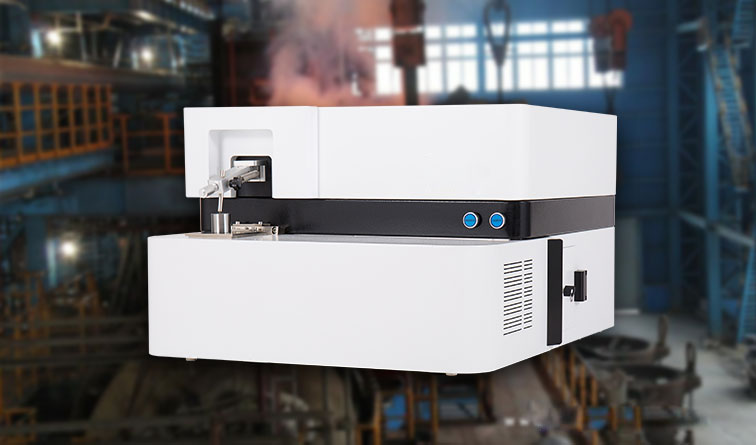

光譜儀

?光譜儀的組成結構：

　　1、探測器陣列：放置于焦平面，用于測量各波長像點的光強度。該探測器陣列可以是CCD?陣列或其它種類的光探測器陣列。

? 2、入射狹縫：在入射光的照射下形成成像系統的物點。

　　3、準直元件：使狹縫發出的光線變?yōu)槠叫泄?。該?zhǔn)直元件可以是一獨立的透鏡、反射鏡、或直接集成在色散元件上。

　　4、色散元件：通常采用光柵，使光信號在空間上按波長分散成為多條光束。

　　5、聚焦元件：聚焦色散后的光束，使光譜儀在焦平面上形成一系列入射狹縫的像，其中每一像點對應于一特定波長。

?
